南精機工業の加工実績をご紹介致します。
発注をご検討される際の参考にして頂ければと思います。

記載しているモノ以外でも『こんなモノ出来る?』という製品がございましたら お気軽にご相談下さい。

歯車、丸ラック、マシニングセンターによるホルダー、スプロケット、アルミプレートなど多彩な製品実績を掲載しております。

こちらの動画は

切削前→切削している所→
切削後の歯車→梱包→歯車の切削が完了

までを映しております。
切削作業が完了すると機械が自動で停止します

オリジナルブランド「hamit」展示スペース ご紹介動画

南精機工業株式会社 会社内1Fから2Fへ登る階段部に、hamitに関する展示スペースを設けています。

>詳しくはこちら

洗浄層やバリ取り、仕上げの様子

参考物一覧(上部が新しい製作品となります)

名称 リードクラッチ
特徴 マシニングセンター4軸加工
名称 インナーブッシュ
特徴 キー溝加工
素材 真鍮
コメント お急ぎの量産にも対応致します
名称 標準ベベルギアの追加工
コメント ブローチ盤にて特急、量産に対応。
素材 6F材
コメント 少量多品種に対応してます。
名称 ラックギア
コメント 3m以上のワークもツナギでラックの歯切り致します。
ツナギの場合、ワークの反りが無いことが必須で、充分な矯正が要求されます。
ステンレスですがSUS304-6Fなため、矯正がうまくいきました。
名称 ウォームホィール
コメント FC材のレースブランク(350φ)
名称 プレート
加工方法 マシニングセンター
素材 SS400の6F

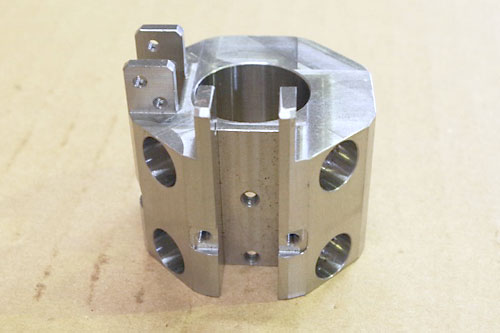

名称 ホルダー
加工方法 マシニングセンター
素材 SS400
コメント 溶接されたブランクを6面F加工→形状加工、タップ、内径ボーリング加工
名称 ナイロンギア
特徴 軽量
素材 樹脂(MC901)
コメント 軽量設計に貢献。MC901は樹脂の中では比較的耐摩耗性に優れており、入手しやすい材質です。
名称 タッピングセンター(Brother)
素材 SUS304磨き材
コメント M2.0tap-5箇所 M2.5tap-4箇所
名称 ナット
素材 S45C
コメント 旋盤→マシニング→焼入れ
内径M155xP3のネジ加工 外形190平6角形をマシニング にて形状加工
名称 リングプレート(加工中)
素材 c1100無酸素銅のファインカット材
コメント 通常リング形状は旋盤加工になりますが、薄すぎたりくわえ代が少ない等、困難な場合MC加工で対応致します。
下の写真が、実際にリング状に加工を行ったものです。

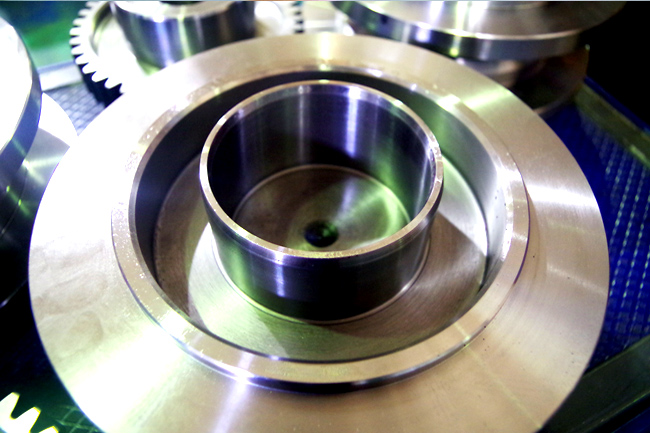

名称 カバー
コメント 掘り込み部分をMCで荒引きすることで旋盤加工の負担を軽減します。
名称 ラックギア
コメント 製缶の2次工程をマシニングにて加工
名称 歯車
加工方法 ホブ盤
素材 (FCD)鋳物
詳細 単品、少量の歯切り加工に対応致します
名称 丸ラック
加工方法 ラック盤
素材 S45C磨き
詳細 ラック歯切り加工は量産対応致します(黒染め込み)
名称 ホルダー
加工方法 マシニングセンター
素材 S50C−6F
詳細 6Fより総削り出し
名称 ホルダー
加工方法 マシニングセンター
素材 S50C−6F
詳細 6Fより総削り出し
名称 スプロケット
加工方法 マシニングセンター
素材 メーカー品
詳細 標準品支給の追加工
名称 プレート
加工方法 マシニングセンター
素材 A5052
詳細 アルミプレートの少量多品種に対応致します
名称 プレート
加工方法 マシニングセンター
素材 A5052
詳細 アルミプレートの少量多品種に対応致します
名称 クランプ
加工方法 マシニングセンター
素材 S45C
詳細 スリ割加工も対応致します
名称 カップリング
加工方法 マシニングセンター
素材 S45C
詳細 ワークサイズの小さいものから対応致します
名称 ロール
加工方法 MC
素材 樹脂デルリン
詳細 MC 4軸にて歯型加工
名称 チャックピース
加工方法 横溝をMCサイドカッターで加工、縦溝ワーヤーカットにて
素材 SNCM420
詳細 丸材より総削り出し浸炭焼入後平面研磨仕上げ
名称 TOOTH PIECE
加工方法 専用ラックカッターにてラック盤で加工
素材 SCM415
詳細 SCM415の6Fより形状加工後焼入れ研磨
名称 PLATE
加工方法 MC
素材 SS400
詳細 加工歪を考慮し磨きではなく6F使用
名称 ロール
加工方法 MC
素材 樹脂デルリン
詳細 MC 4軸にて歯型加工
名称 ステンレス部品
加工方法 MC
素材 SUS304
名称 冶具
加工方法 MC
素材 SUS304
詳細 6Fより総削り出し
名称 ROUND RACK GEAR
加工方法 マシニングセンター
素材 S45C
詳細 完成品ラックギアの追加工致します
名称 融着平歯車
加工方法 マシニングセンター
素材 MC901とS45Cの融着材
詳細 融着材より全加工
名称 レバー
加工方法 折り曲げ&溶接&ユニクロメッキ
素材 SS400磨き材
名称 リングギア
加工方法 マシニングセンター&ホブ盤
素材 A6061
詳細 A6061板よりマシニングセンターにて総削り
270φ×240φ×10W×M0.8×338T
名称 サポート部品
加工方法 マシニングセンター
素材 SS400磨き材
名称 ROUND RACK GEAR
加工方法 NCラック盤
素材 SUS303
詳細 ブランク支給後ラック加工のみでもお受け致します
名称 インボリュートスプライン
加工方法 ブローチ盤
素材 SCM435H
詳細 小径の引き抜き長さが長い困難なアイテムです
名称 ベベルギア
加工方法 ブローチ盤
素材 S45C
詳細 標準品の追加工
名称 製缶部品
加工方法 縦型マシニングセンター
素材 SS400
詳細 110x132x180サイズの2面を直角出しフライス加工
名称 ハウジング
加工方法 縦型マシニングセンター
素材 S45C
詳細 成型テーパーエンドミルにてV溝加工
名称 鋳物部品
加工方法 縦型マシニングセンター
素材 FC
詳細 鋳物を6F加工、MC形状加工、真鍮を圧入、キー溝加工まで
社内一貫製作
名称 ケーシング
加工方法 縦型マシニングセンター
素材 SK
詳細 焼き入れ後の内径部エンドミルにて仕上げ加工
名称 スペーサー
加工方法 縦型マシニングセンター
素材 A5052
詳細 レースブランクをマシニングにて形状加工
(冶具にて量産体制可能)
名称 アタッチメント
加工方法 NCラック盤
素材 S50C
詳細 ピッチ1mm深さ0.5の90度V溝加工
名称 ホルダー
素材 S50C-6F
詳細 マシニングとワイヤーカットの複合技
名称 カム
加工方法 マシニングセンター
素材 SUS304-6F
詳細 6Fよりマシニングにて削り出し
名称 カムとシャフト一式
詳細 素材から完成まで一括でまとめます
名称 少量多品種
加工方法 マシニングセンター
素材 S45C 磨き
詳細 様々なサイズの部品加工を短納期で対応いたします
名称 追加工
素材 S45C
詳細 レースブランク御支給の追加工対応いたします
名称 ガイド
加工方法 マシニングセンター
素材 A5052
詳細 削り出し
詳細 新たに作成したギアです
名称 ホルダー
加工方法 マシニングセンター
素材 A6063
名称 ROUND RACK GEAR
加工方法 ラック盤
素材 SKD
詳細 スタート位置管理も0.1以内で対応いたします
名称 ROUND RACK GEAR
加工方法 全加工
素材 SNCM439 調質
詳細 素材、調質から円筒研磨まで全加工対応いたします
名称 ブローチ治具
加工方法 ワイヤーカット
素材 S45C
詳細 テーパー孔のキー溝用の冶具製作
名称 ダブルヘリカルラック & ピニオンのサンプル
加工方法 マシニングセンターにてヘリカルラック加工
素材 アルミ(アルマイト処理)
詳細 動作確認と組み立て距離の確認のためアルミにて製作
ピニオンはサンダーランドにて加工しますが
ラックギアの方はLRをボルトにてセットする機構
名称 ステンレスラックギア
素材 SUS304の6F
詳細 モジュール4のラック加工

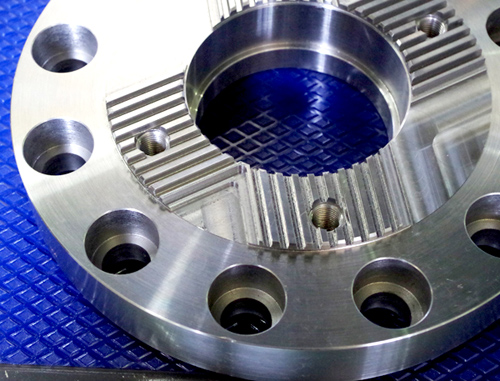

名称 特殊な形状のギア
加工方法 6Fよりマシニングとワイヤーカットで形状加工したものに
A軸でサイドカッターにて歯切り加工
詳細 単品、短納期、モジュール1.25と小さく
複数工程でもチャレンジ致します
名称 肉薄部品
加工方法 マシニングセンター
素材 アルミ
詳細 マシニングにて削り出し
名称 キャップ
素材 アルミ
詳細 旋盤後の形状加工
名称 カムフランジ
素材 S45C
詳細 材料込みの全加工を得意としております。
外周部に高周波焼入れを施し、内径仕上げ後、キー溝加工
名称 大型ウォームホイール
加工方法 歯切り盤

その他 南精機工業の過去の加工実績


製品棚をDIY

製品棚をDIY



アルミ部品(マシニングにて削り出し)

特殊形状のラックギア

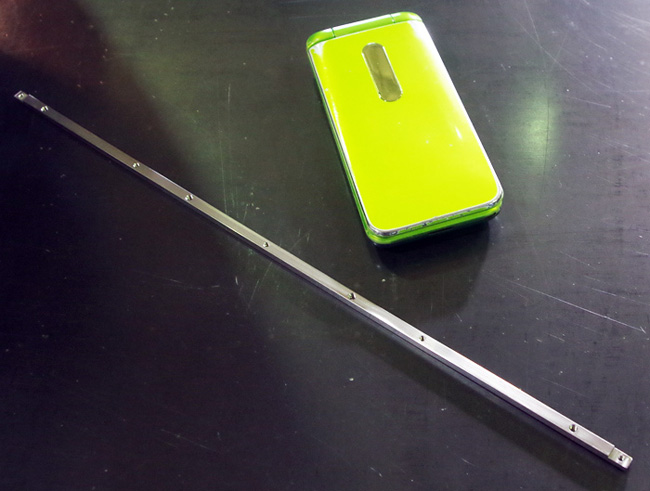

薄さ2mmのラックギアを窒化処理(SK5)

SUS304hot材使用 CP5 ラックギア 1m

鋳物部品

2面ラックギア(モジュール違い)






マシニングセンター A軸加工

ラックギアの追加工

ラックギアの量産にも対応致します

ラックギアの追加工はお任せ下さい

ラックギアの追加工
(孔加工、タップ加工、長孔加工等)を
社内マシニングセンターにて御対応致します

角孔加工
(ブローチ盤、スロッター盤にて御対応致します)

インボリュートスプライン加工
相型のバイトを成形し、スロッター盤にて加工

ラックギア各種

MC901材ヘリカルギアの製作

V溝加工 スロッター盤にて

アルミ製リングプレートの製作
1000Φを越えているアイテムもチャレンジ致します

M11ラックギア、特殊モジュールにも
チャレンジ致します

スプロケットの追加工、歯先の形状加工

スプロケットの追加工、歯先の形状加工

角型スプライン加工
オス・メスの現合加工

軸スプラインを
マシニングセンター(A軸)にて加工

SUS304プレートのマシニング加工

スロッターによる止マリの角孔加工

専用治具を使用しラックギアの精密全長決め加工

S45C RACK GEAR

ROUND RACK GEAR

S45C 50Φh9
ROUND RACK GEAR 4500L(ツナギ加工)

マシニングセンターによるラックギア加工

ROUND RACK GEAR

S45C 50Φh9
ROUND RACK GEAR 4500L(ツナギ加工)
